BREVETTO:
CESTELLO AUTO-EQUILIBRANTE PER LAVABIANCHERIA
Depositato il 18/11/2008, N° N° TO 2008 A 000848
vittorio.scialla@strumentiperleaziende.com
ESTRATTO

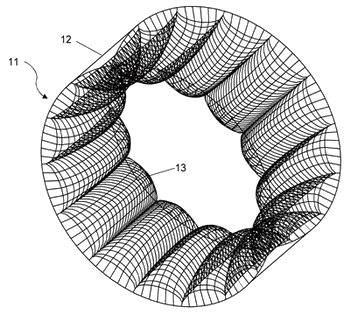

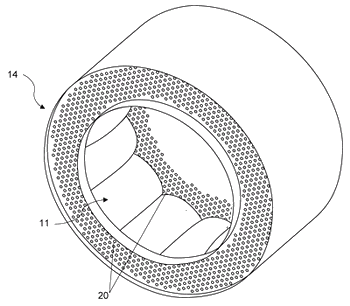

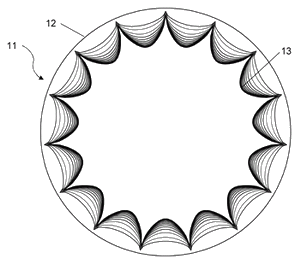

Sacca toroidale (11) in elastomero, dotata di protuberanze (13) rivolte verso l'asse di rotazione e contenente un fluido liquido, fissata all'interno di un cestello di una lavabiancheria.
Durante il lavaggio, dette protuberanze consentono il trascinamento della biancheria.

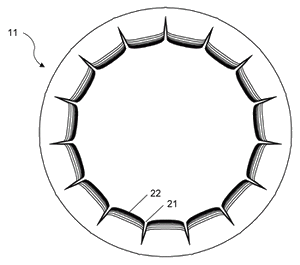

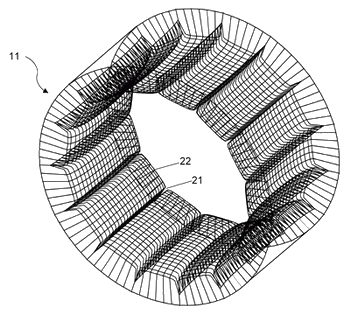

Durante la centrifugazione, il liquido contenuto in detta sacca toroidale, per effetto della forza centrifuga, tende a dilatare e ad appiattire dette protuberanze (22), in modo che detta sacca toroidale tende a formare un "letto d'acqua" livellato e cilindrico.

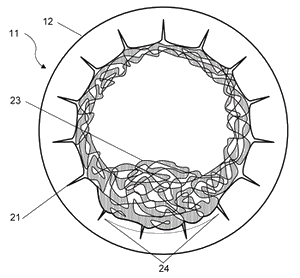

Le parti più pesanti del carico (23) di biancheria tendono a sprofondare in detto "letto d'acqua" (24), spostando una massa di liquido pari allo sbilanciamento, che si ridistribuisce sotto le parti più leggere del carico. La forza radiale esercitata sul cestello risulterà uniforme lungo tutto il perimetro e il cestello nel suo complesso risulterà equilibrato.

CARATTERISTICHE

Il cestello auto-equilibrante consente di eliminare il complesso sistema inerziale, presente nelle attuali lavabiancheria, costituito da pesanti contrappesi, fissati alla vasca allo scopo di ridurne lo sbilanciamento, e da sospensioni, costituite ad una o più molle e uno o più ammortizzatori, aventi lo scopo di consentire alla vasca di oscillare attorno al suo baricentro, impedendo al tempo stesso che questa entri in risonanza alla sua frequenza caratteristica.
La significativa riduzione di peso ottenibile eliminando i contrappesi consente di ridurre i costi di trasporto e di installazione, rendendo possibile la messa in servizio da parte di un solo installatore, anche quando la lavabiancheria deve essere trasportata con mezzi manuali lungo uno o più piani di scale.
