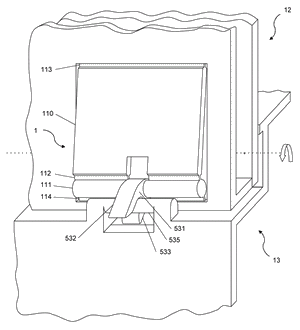

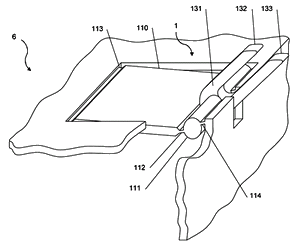

ESTRATTO
Dispositivo
bistabile, costituito da una ginocchiera (1) composta da due leve (110,
111) incernierate su cerniere a film (112, 113, 114), che, con la flessione
elastica un suo elemento, può commutare tra due posizioni di riposo
contrapposte. Uno o più ganci applicati alle leve (110, 111) di
detta ginocchiera (1) consentono di realizzare chiusure per porte, sportelli
o pannelli.
In

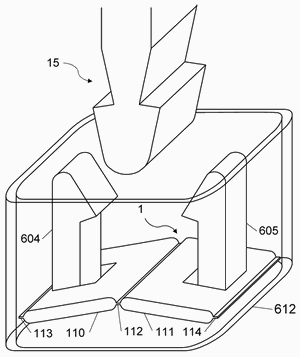

una configurazione, un elemento maschio (15), premendo sulle leve (110,
111) della ginocchiera (1), può farla commutare nella posizione
chiusa e rimanere vincolato da detti ganci (604, 605). Detto elemento maschio
(15), ritraendosi, può far commutare detta ginocchiera (1) nella
posizione aperta e svincolarsi da detti ganci (604, 605).
In

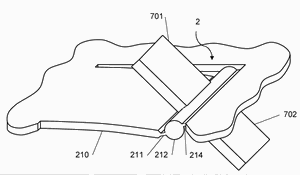

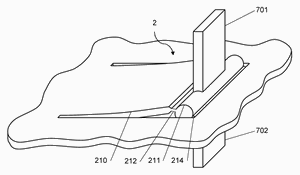

altre configurazioni, leve di comando applicate alle leve (110, 111) di
detta ginocchiera (1) consentono di far commutare tra due diverse posizioni
altri elementi meccanici, quali contatti elettrici.
CARATTERISTICHE
Una ginocchiera
incernierata su cerniere a film, per la flessione elastica di un suo elemento,
può dilatarsi e commutare tra due posizioni di riposo contrapposte.
Con
l'aggiunta di uno o più ganci, possono essere realizzati vari tipi
di chiusure e fissaggi.
Con
l'aggiunta di una o più leve, possono essere azionate altre parti
mobili, come contatti elettrici di un interruttore elettrico.
Realizzato
completamente in plastica, è integrabile in altri componenti e producibile
nella stessa operazione di stampaggio ad iniezione, con zero componenti
e zero costi di produzione e assemblaggio
PRINCIPALI
APPLICAZIONI
|
Automotive
|
Elettrodomestico
|
Fasteners
|
Componenti
arredamento
|
Interruttori
elettrici
|
| Chiusure
e fissaggi push-pull a "tagliola" |
Parti
sciolte o integrate con altri componenti in plastica |
Parti
sciolte o integrate con altri componenti in plastica |
Parti
sciolte |
Parti
sciolte |
|
| Chiusure
push-pull a "Gancio biforcuto" |
Integrate
con altri componenti in plastica |
|
|
|
|
| Fermi
per porta aperta push-pull a "Gancio biforcuto" |
Integrati
con altri componenti in plastica |
|
|
Parti
sciolte |
|
| Azionamenti
bistabili per interruttori elettrici |
|
|
|
|
Integrati
con altri componenti in plastica |
DOCUMENTI
BREVETTO
(pdf)  |
Testo
completo del brevetto |
| Simulatore
chiusura a tagliola |
Simulatore
per un rapido dimensionamento del dispositivo a "tagliola": calcola e visualizza
la forma geometrica del dispositivo, in funzione dei parametri impostati
dall'utente: visualizza gli interi cicli di apertura e chiusura, e consente
di "vedere" il funzionamento del dispositivo.
Genera
automaticamente le soluzioni che soddisfano i requisiti minimi stabiliti
dall'utente, combinando le possibili variazioni dei parametri di base (angoli
e dimensioni), e consente di filtrare le soluzioni ottenute per individuare
la soluzione ottimale. |
| Simulatore
chiusura con gancio biforcuto |
Simulatore
per un rapido dimensionamento geometrico della chiusura a gancio biforcuto:
visualizza gli interi cicli di apertura e chiusura, e consente di "vedere"
il funzionamento del dispositivo ed ottimizzarne la geometria. |
| Simulatore
arresto porta aperta con gancio biforcuto - piolo fisso |
Simulatore
per un rapido dimensionamento geometrico del dispositivo a gancio biforcuto
e piolo fisso, per tenere una porta in posizione aperta: visualizza gli
interi cicli di apertura e chiusura, e consente di "vedere" il funzionamento
del dispositivo ed ottimizzarne la geometria. |
| Simulatore
arresto porta aperta con gancio biforcuto - piolo mobile |
Simulatore
per un rapido dimensionamento geometrico del dispositivo a gancio biforcuto
e piolo mobile, per tenere una porta in posizione aperta: visualizza gli
interi cicli di apertura e chiusura, e consente di "vedere" il funzionamento
del dispositivo ed ottimizzarne la geometria. |
|
