BREVETTO:
MOLLA IN PLASTICA AD ELEVATA ELASTICITA'
Depositato il 04/01/2007, N° TO2007A 000006
vittorio.scialla@strumentiperleaziende.com
ESTRATTO

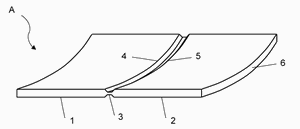

Molla ad elevata elasticità (A), realizzata in materia plastica, costituita da due elementi a forma di lamina (1, 2), aventi, a riposo, sezione trasversale con profilo curvo (6), collegati tra loro attraverso una cerniera a film (3).
Detti elementi (1, 2), sotto l’effetto di una coppia applicata dall’esterno, possono ruotare uno rispetto all’altro, attorno alla cerniera a film (3), e nel corso di tale rotazione subiscono una deformazione, essendo i loro bordi di collegamento (4, 5) costretti, dalla cerniera a film (3) che li collega, a mantenere i loro profili allineati tra loro; la deformazione elastica dei profili (4,5) di detti elementi (1, 2) produce un accumulo o un rilascio di energia, che determina la risposta elastica della molla al variare dell’angolo relativo tra detti elementi (1, 2).
Detta molla può essere eventualmente integrata con un altro componente in materia plastica ed essere prodotta nella stessa operazione di stampaggio ad iniezione.

CARATTERISTICHE

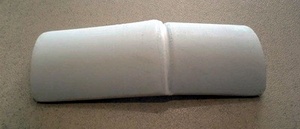

La particolare geometria di questa molla rende possibile quanto sinora era considerato impossibile: una molla in materia plastica in grado di flettersi di +/- 90° e poi tornare esattamente nella posizione di partenza, con un’elasticità un ordine di grandezza migliore rispetto a quella che si otterrebbe da una semplice lamella realizzata con lo stesso materiale.
L'ampia rotazione delle due lamine attorno alla cerniera a film è trasformata in una flessione di dette lamine di entità molto inferiore, che si mantiene nel campo della flessione elastica.
Mentre le due lamine, elasticamente, tendono a ripristinare il loro originale profilo curvo, esse tendono anche a ripristinare il loro originale allineamento.
Prove sperimentali di decadimento hanno dimostrato che la molla precaricata mantiene nel tempo il 40% del carico iniziale, ed è quindi idonea per applicazioni in cui la molla è pre-caricata e successivamente viene ulteriormente flessa momentaneamente, come nelle maniglie di porte e sportelli, o nei pulsanti elettrici.
Prove sperimentali di durata hanno dimostrato che la molla è idonea per applicazioni in cui è richiesta la resistenza ad un elevato numero di flessioni.
APPLICAZIONI
Automotive
Elettrodomestico
Stampanti
Pulsanti elettrici
Prodotti di consumo
Maniglie con molla di ritorno Molla integrata con la maniglia Molla integrata con la maniglia Molla integrata con la maniglia   Molla integrata con la maniglia
Leve elastiche Integrate con altri elementi in plastica Integrate con altri elementi in plastica Integrate con altri elementi in plastica   Integrate con altri elementi in plastica
Chiusure a scatto Integrate con altri elementi in plastica Integrate con altri elementi in plastica Integrate con altri elementi in plastica   Integrate con altri elementi in plastica
Pulsanti elettrici       Molla integrata con altri elementi in plastica
Mollette stendibiancheria         Molletta mono-componente
Giocattoli         Sospensioni per automodelli e molle integrate con altri elementi in plastica

BREVETTO (pdf)
