CARATTERISTICHE DEL PISTONE A PRISMA ROMBICO SNODATO:
   EROGAZIONE DELLA COPPIA PIU' LIVELLATA

vittorio.scialla@strumentiperleaziende.com

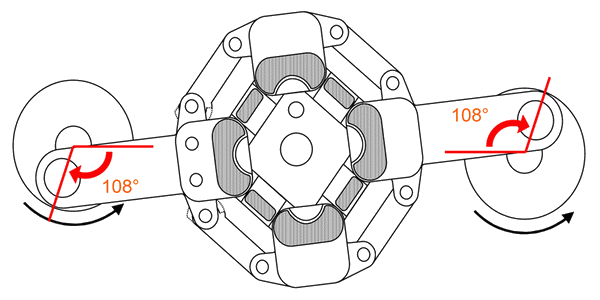

2. Un pistone a prisma rombico snodato eroga coppia per 108° su 360°, pari al 30% della rotazione.
In un motore a quattro pistoni, la spinta dei diversi pistoni avrà una sovrapposizione del 20%, e l'erogazione della coppia sarà più livellata, simile a quella di un motore a 5 cilindri.

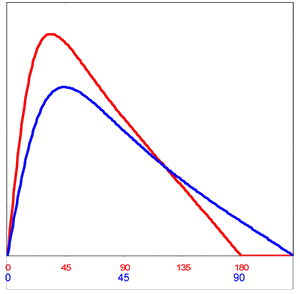

Coppia erogata da un singolo pistone

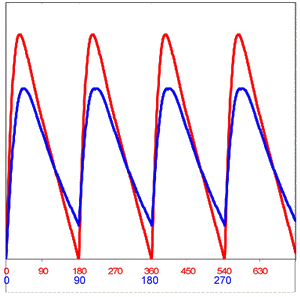

Coppia erogata da un motore a quattro pistoni
                     • = Pistone cilindrico         • = Pistone a prisma rombico snodato

VANTAGGI

Migliori
prestazioni
Riduzione
consumi
Riduzione
costi
Minori
vibrazioni/
rumorosità
Maggiore
durata
Maggiore
affidabilità
Note
***
Erogazione della coppia più livellata
   **  **     L'erogazione della coppia è più livellata, simile a quella di un motore a cinque cilindri, ma senza bisogno di alberi aggiuntivi di bilanciamento
    **       Il volano può essere ridotto o eventualmente eliminato
