CARATTERISTICHE DEL PISTONE A PRISMA ROMBICO SNODATO:
   DRASTICA RIDUZIONE DELLE VIBRAZIONI

vittorio.scialla@strumentiperleaziende.com

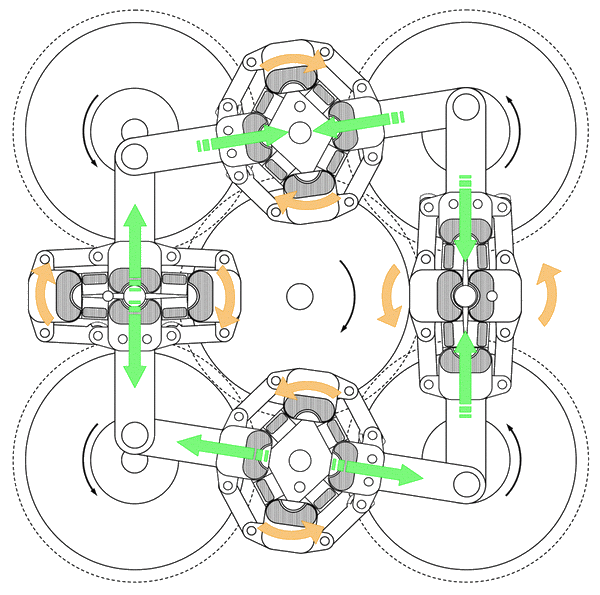

3. Un pistone a prisma rombico snodato non genera vibrazioni lineari significative, poiché le principali masse mobili sono controbilanciate da masse equivalenti aventi moto opposto (•).
Un motore a quattro pistoni non genera vibrazioni di coppia significative, poiché le vibrazioni di coppia generate da ciascun pistone vengono sostanzialmente annullate dalle quelle di segno opposto generate dal pistone opposto (•).
La corsa complessiva di un pistone a prisma rombico snodato è pari al 160% di quella di un pistone cilindrico di pari cilindrata, ma la sua corsa viene ripartita equamente tra due manovelle contrapposte, per cui la corsa effettiva di ciascuna manovella è circa l'80% di quella di un pistone cilindrico di pari cilindrata:
  • a pari potenza erogata (velocità di rotazione dimezzata) le accelerazioni delle masse in movimento sono ridotte dell'80%;
  • a pari velocità di rotazione (potenza erogata doppia) le accelerazioni sono comunque ridotte del 20%.

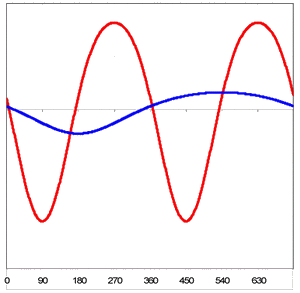

Accelerazioni a pari potenza erogata
(regime di rotazione dimezzato)

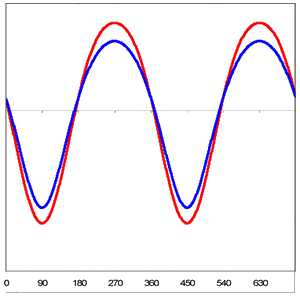

Accelerazioni a pari velocità di rotazione
(potenza erogata doppia)
                    • = Pistone cilindrico         • = Pistone a prisma rombico snodato

VANTAGGI

Migliori
prestazioni
Riduzione
consumi
Riduzione
costi
Minori
vibrazioni/
rumorosità
Maggiore
durata
Maggiore
affidabilità
Note
  **    *** ** **
  • drastica riduzione delle delle vibrazioni,
  • riduzione delle perdite di potenza per vibrazioni,
  • miglioramento della durata e dell'affidabilità
    ***
Riduzione smorzatori e insonorizzazioni		       Sostanziali semplificazioni nello smorzamento e insonorizzazione delle vibrazioni

**
       Non sono necessari contrappesi rotanti
